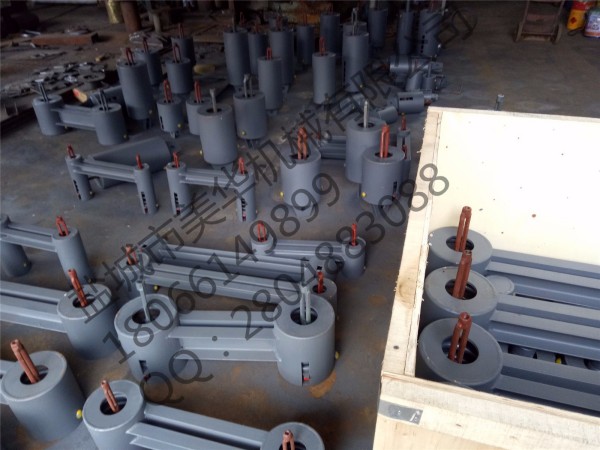

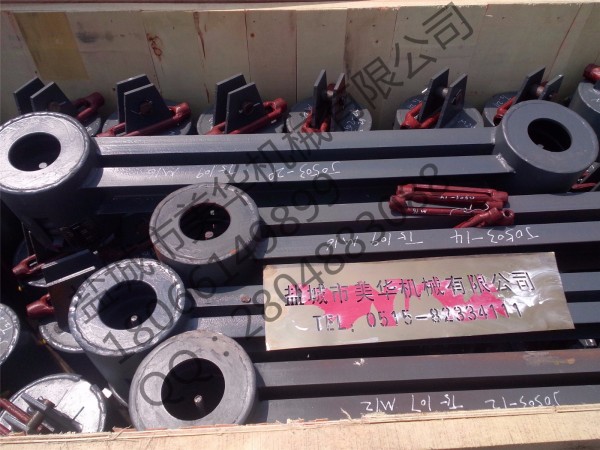

7米橫擔整定彈簧支吊架
支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求。
本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。
支吊架
彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。
二、型號、種類
可變式彈簧支吊架有四大系列，主要是由西北電力設計院設計的 T1、T2、T3、T4、T5型系列、華東電力設計院設計的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工設計院設計的VS系列，其系列的基本特性相同，承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。
(三)、T、TH結構形式和型號表示方法：
本吊架根據安裝形式分為中間連接吊架彈簧TH 1 上下連接吊架彈簧TH 2 、支架彈簧TH 3 三種型號。
TH 1 又分為A、B、C三種類型；
TH 1 A( T1 )為單耳連接吊架彈簧；
TH 1 B( T2 )為雙耳連接吊架彈簧；
TH 1 C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH 2 ( T3 )適用于安裝在鋼梁上；
TH 3 ( T4 )主要用于擱置在基礎、鋼梁、樓板上；
T5 并聯懸吊型。
(四)、VS、TD結構形式和型號表示方法：
可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型；
B型----單耳懸吊型；
C型----雙耳懸吊型；
D型----上調節擱置型；
E型----下調節擱置型；
F型----支撐擱置型；
G型----并聯懸吊型；
